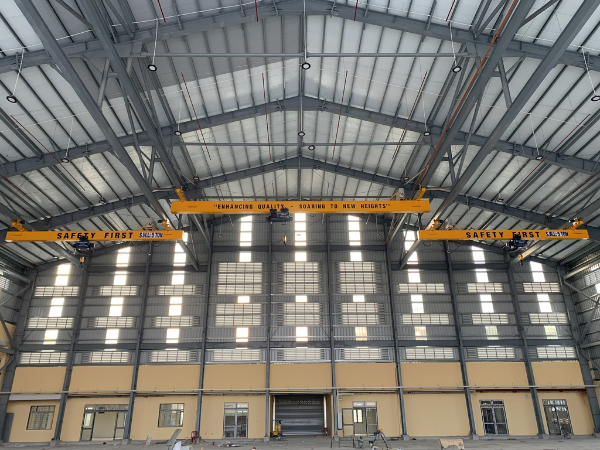

CẦU TRỤC DẦM TREO (SUSPENSION CRANE)

Thông tin chung

Mã sản phẩm

Thông tin

- Tải trọng (Capacity): từ 1 tấn ~ 10 tấn;

- Khẩu độ (Span): 3 mét ~ 30 mét;

- Chiều cao nâng (Height of Lift): 6 mét ~ 20 mét;

- Thiết bị nâng (Lifting equip): Pa-lăng xích điện (electric chain hoist), Pa-lăng cáp điện (electric wire rope hoist);

- Tiêu chuẩn thiết kế (Design Standard): TCVN 4244-2005;

- Làm sạch rỉ sét (Remove rust): mài chà rỉ sét bằng máy cầm tay (Grind off rust) hoặc phun bi (Shot Blasting);

- Tiêu chuẩn sơn (Painting): 3 lớp, sơn dầu gốc Ankyd hoặc Epoxy;

- Nguồn điện (Source power): 380V – 3 pha – 50Hz;

- Các loại thường gặp (type): Cầu trục treo dầm đơn, cầu trục treo dầm đôi.
